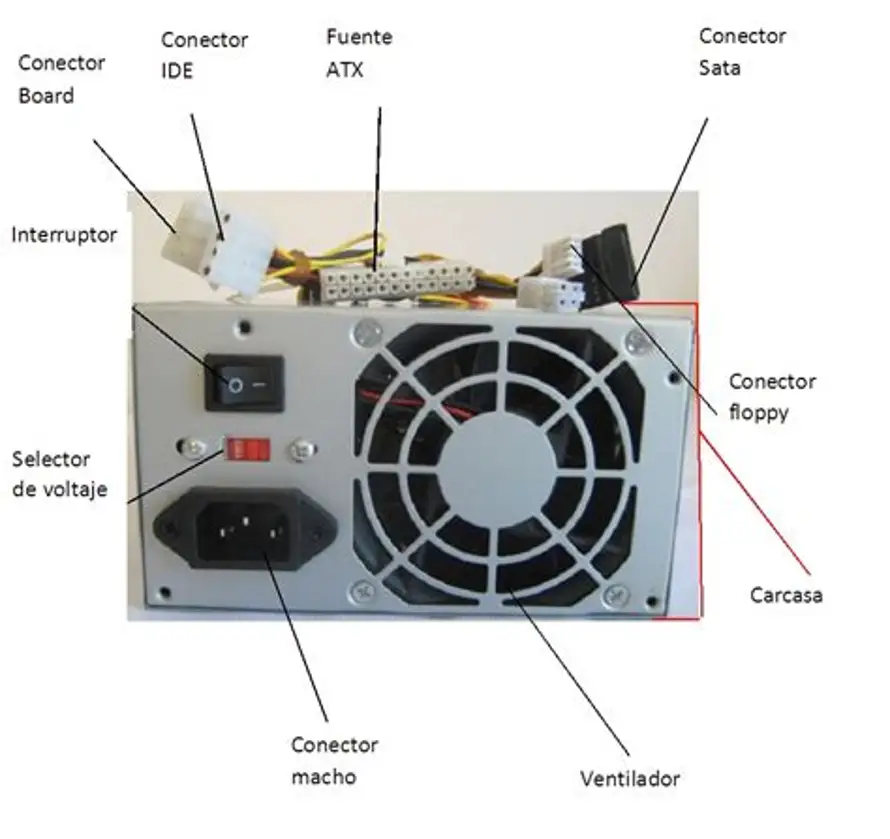

Infografía Interactiva: Fuente de Alimentación ATX

Guía Estándar de Cables y Voltajes ATX

Referencia rápida de colores y tensiones para mediciones con multímetro:

Funcionamiento General de una Fuente ATX

Misión: Convertir la Corriente Alterna (AC) peligrosa de la pared en tensiones continuas (DC) puras y bajas.

• 1. Filtro EMI / Rectificación Entrada: Limpia el ruido y convierte la AC de la red eléctrica en DC pulsante a través de diodos rectificadores.
• 2. Conmutación (Switching): Transistores MOSFET conmutan la corriente a altas frecuencias para reducir el tamaño del transformador.
• 3. Transformación: Un pequeño transformador de ferrita reduce la alta tensión a voltajes seguros (+12V, +5V, +3.3V).
• 4. Filtrado Final: Bobinas y condensadores eliminan el rizado entregando energía limpia y continua.

Esquemas Técnicos: Fuente Lineal vs. Conmutada (SMPS)

1. Esquema de Fuente Lineal

Transforma la corriente alterna directamente a baja tensión mediante un transformador pesado de 50Hz, la rectifica, la filtra con condensadores y finalmente ajusta el voltaje mediante regulación lineal (disipando energía en calor).

1. Transformación: Reduce la amplitud del voltaje alterna (Ve → V1).
2. Rectificación: Convierte la onda senoidal en semiciclos positivos pulsantes (V2).
3. Filtración: Un condensador reduce el rizado entregando una señal casi continua (V3).
4. Regulación: Mantiene la tensión de salida estricta y constante (Vs).

2. Esquema de Fuente Conmutada (SMPS)

Rectifica directamente la alta tensión de la red, la conmuta a alta frecuencia (20-50 kHz) mediante transistores MOSFET controlados por un circuito PWM, y utiliza un pequeño transformador de alta frecuencia con un bucle de retroalimentación (Feedback).

1. Rectifier 50 Hz & Filter: Convierte la entrada de red en DC de alta tensión.
2. Inverter Switch Circuit: Conmuta la corriente mediante transistores MOSFET controlados por el módulo PWM.
3. High Frequency Transformer: Reduce el voltaje utilizando un transformador ultra compacto gracias a la alta frecuencia.
4. Rectifier (20-50 kHz) & Induction Filter: Rectifica los pulsos de alta frecuencia y filtra los picos inductivos.
5. PWM Controller Feedback: Mide la corriente/voltaje de salida y ajusta el ancho de pulso en tiempo real para regular el voltaje eficientemente.
